1 概述
1.1 用途

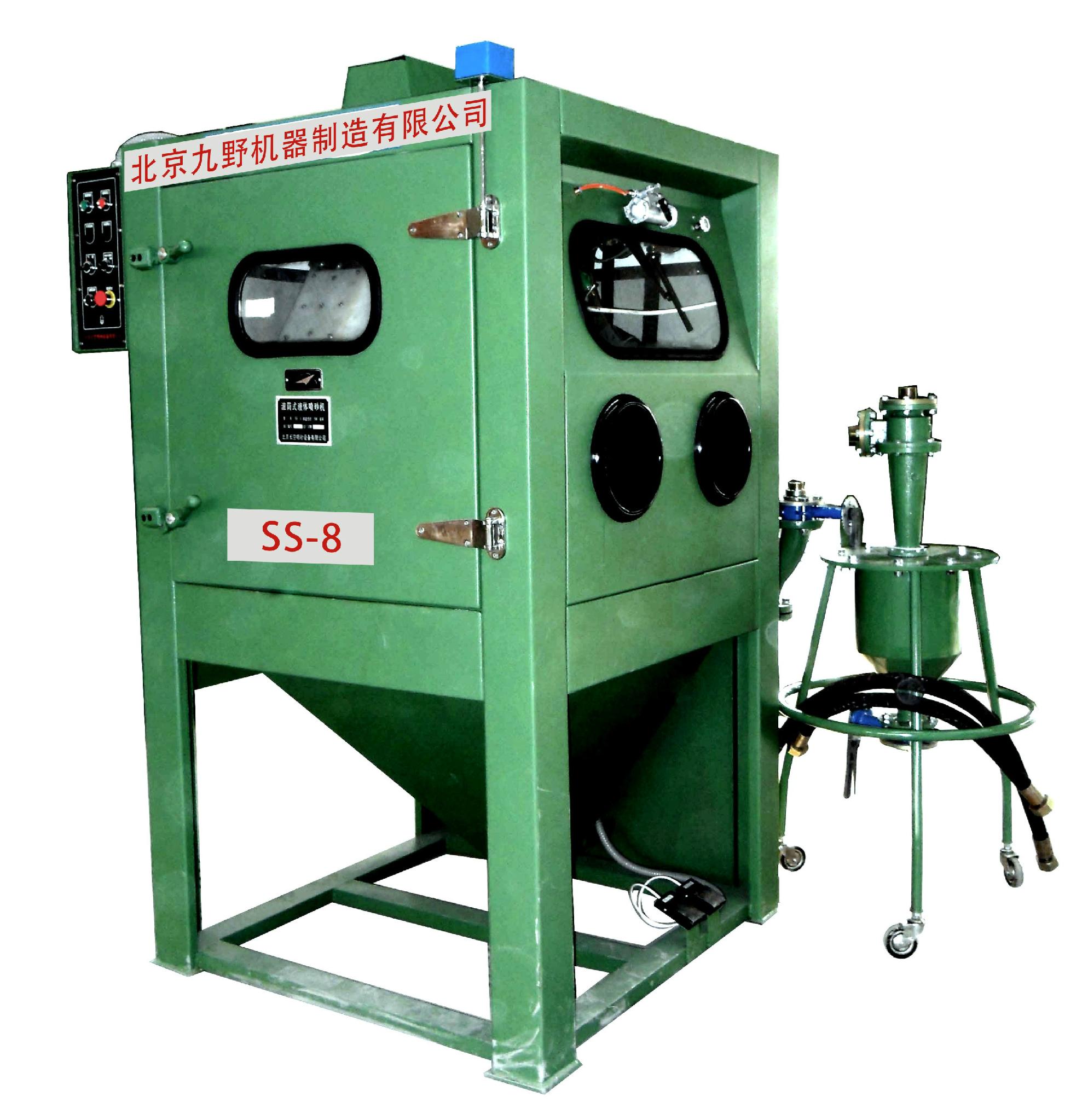

本机是以磨液泵和压缩空气为动力，以磨液为介质，对工件进行喷射加工的设备。本机能完成下列工作。
1）清理热处理件、焊接件、铸件、锻件等的氧化皮、残盐和焊渣，清理质量可达到Sa3级。
2）清理机加件的微小毛刺、表面残留物等。
3）改变工件表面粗糙度Ra值。
4）能用作工件表面涂、镀前的预处理加工，可获得活性表面，提高涂、镀层的附着力。
5）能用作其他加工方法难以完成的精度高和形状复杂零件的光饰加工。
6）能用作改善工件表面物理机械性能，如改变表面应力状态，改善配合偶件的润滑条件，降低
偶件运动过程中的噪音等。
7）适合用作旧机件的翻新。
1.2 本机适用工作范围
1）适用于液体喷砂（丸）加工工艺。
2）适用于中小零件的单件、小批量加工。
1.3 特点
1） 极大地改善了粉尘对环境的污染和对工人健康的危害。
2） 不需要另外配备通风除尘设备和单独的喷砂间，可直接安装在生产线上，节省生产面积，有
利工件周转。
3） 工作方法灵活，工艺参数可变，能适应不同材质和不同精度零件的光饰加工要求。
4） 加工后表面质量高，在合理选择工艺参数条件下，一般喷后比喷前减少粗糙度值一级。
5） 经喷砂后的零件表面硬化，能提高零件的耐磨性和疲劳强度。
6） 在工作过程中磨料循环使用，消耗量小。
7） 主要零部件使用寿命长，且便于维修。
1.4 外形及安装尺寸
1.5 主要技术数据
1.5.1 电气设备
1） 磨液泵电机： AC380V、50Hz、4KW、2840r/min。
2） 分离器循环水泵电机：AC380V、50Hz、0.4KW、2840r/min。
3） 滚筒旋转驱动电机：AC380V、50Hz、0.37kw、1400r/min。
4） 照明装置：AC220V、50Hz、3×20W日光灯。
5） 控制电路电压：AC24V。
6) 总功率：约5KW。
1.5.2 储箱磨液容积：约110 L。
1.5.3 磨料：
1）种类：推荐使用刚玉类磨料，也允许使用其他磨料。
2）粒度：46＃ ～ 180＃。
3）用量：约20kg。
1.5.4 工作台：
1） 直径：Φ500mm。
2） 均布承载重量：50Kg。
1.5.5滚筒
- 处直径：Φ580mm；
- 载重量：20kg。
1.5.6 喷枪：
1） 数量：1把手动喷枪。
2） 喷嘴直径：Φ12.5 mm。
3） 气嘴直径：Φ6.5 mm。
4） 工作压力(开机后的压缩空气表压)：0.4～0.6Mpa。
5） 单枪耗气量：约为1～1.5M3/min（根据压缩空气压力确定）。
1.5.7 整机耗气量：约为1～1.5M3/min（根据压缩空气压力确定）。
1.5.8 输气管接头尺寸：外径Ф13mm(等于软管内径)。
1.5.9输水管接头尺寸：外径Ф13mm(等于软管内径)。
1.5.10 包装重量：主机包装箱重约1200Kg。附件包装箱重约 210 Kg。
